Technické parametry:

• Rozměry 185 mm x 99 mm x 40 mm


• Pracovní poloha libovolná


• Pracovní podmínky teplota: -20 to + 50°C


• vlhkost: 10% ÷ 80% při 30° C


• Napájecí napětí 12 (9-24) V AC/DC, 200mA


• (variantně vestavěný záložní aku


• 2000mAh na cca 48h provozu


• tlačítka 1 nebo 2 podle provedení


• (pro každé tlačítko max. 7 čísel


• vytáčených postupně)


• Relé 2x přepínací kontakt


• Max. napětí 48V při I<1A


• Max. Proud 2A při U<30V


• Čas sepnutí kódem 1 až 99 sec


• Čas sepnutí SMS 1 až 99 min


• vstup: 0/5V


GSM:

• mobilní sítě 850/900/1800/1900 MHz


• SIM 3V, 1.8V

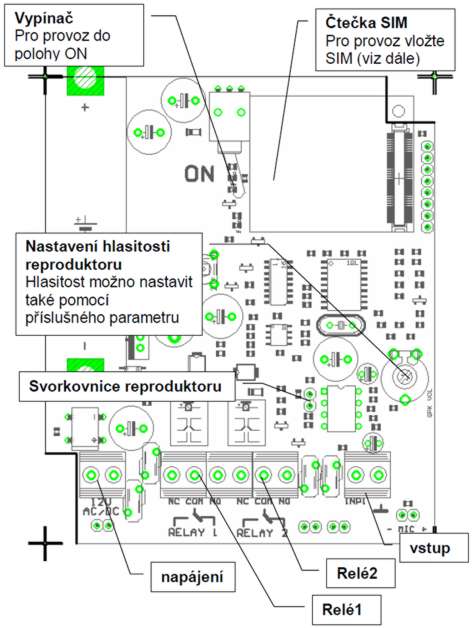

Ovládací prvky a zapojení

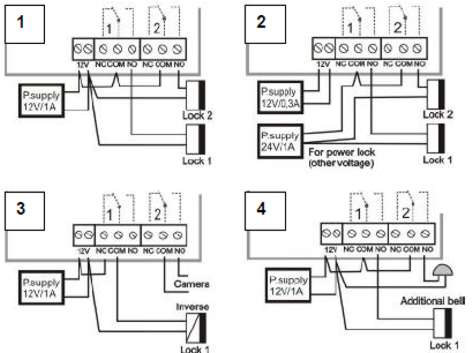

Příklady zapojení relé
1. Základní zapojení - 2 elektrické zámky a možnost ovládat dvoje dveře
2. Dva zdroje - možnost využít nezávisle dva napájecí zdroje, jeden pro GDI a druhý pro elektrické zámky. Elektrický zámek 2 je zapojen inverzně (požární únikové dveře).
3. Spínání externí kamery nebo osvětlení.
4. Kombinace elektrického zámku a přídavného zvonku.
